一、产品描述

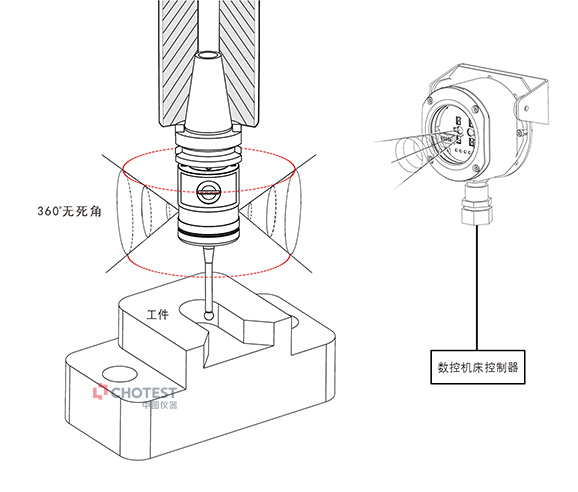

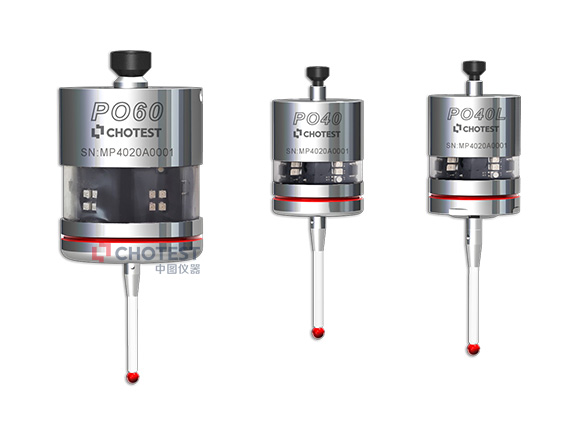

　　PO系列机床测头采用最稳定的3点触发结构设计，在测头的内部有一个触发机构，当测针受外力作用产生径向或轴向移动时，触发机构触发，测头内部的电路向接收器发出触发信号，接收器将信号传送给数控机床，获得机床各轴位置坐标，再根据不同测量点的数据，计算出需要测量结果。

　　测头的触发机构是一个机械和电子技术结合的精密装置。这个机构保证了测针每次触发后，能够自动回到原来的位置，其回位误差<1um。正是由于触发机构具有这种精确的复位功能，使得测头可以作为高精度的测量工具进行连续测量工作。

　　在数控机床上用测头进行测量时，测头实际上是这种“测量装置”（测头+机床）的一部分，它在测量过程中承担着通过与工件精确接触来确定测量点的坐标、发出指示信号、保证测量结果精确和测量操作方便、迅速、安全、可靠的作用。

二、产品功能

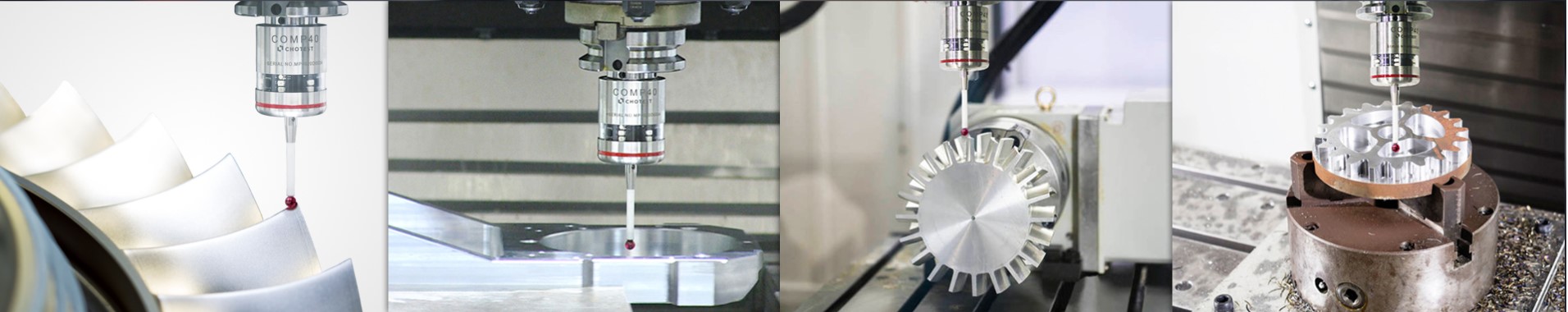

适用于高精度零件检测、薄壁零件检测、模具曲面检测、大尺寸零件在线测量、大批量在线测量、涡轮叶片检测等。主要功能：

1.工件坐标设置：设置工件原点，修正工件坐标系，确定毛坯加工量。

2.零件找正：工件找正，判定工件装夹定位是否准确，是否夹紧变形。

3.尺寸测量：台阶高测量、尺寸测量、直径测量。

4.位置测量：孔间距测量、垂直度测量、位置度测量、角度测量等。

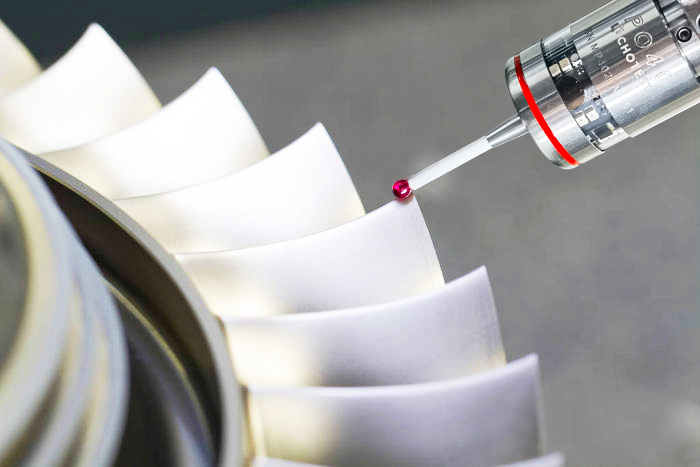

5.曲面测量：叶片形状测量、模具曲面测量、复杂形状测量。

6.序后检测：工件测量完成，尺寸超差报警，修正刀补。

7.工件有无判断。

8.同时兼容工件测头及3D对刀仪。

9.手机APP编程教学软件。

三、性能特点

产品具有以下突出优点：

1.高重复精度：单向重复精度<1μm。

2.超长待机时间：采用一次性电池，方便更换，最长六个月不换电池。

3.全包围式吸能设计：独特的360°全包围式吸能设计，操机出现意外时，缓冲主轴冲击力。

4.高等级防护设计：测头、接收机本体防护等级达到IP68。

5.组合式诊断LED指示灯：实时、准确显示测头当前工作状态。

四、技术参数

1、测头主要技术参数：

1)存储温度：（-25~70）℃；

2)工作温度：（5~55）℃；

注1：在采用50 mm直测针、测头速度为480 mm/min的条件下测试时结果。

注2：在采用50 mm直测针测试时的越程量。

注3：在采用50 mm直测针、测头速度为480 mm/min的条件下测试时结果。

2、接收器技术参数：

1)传输类型：红外光学调制，360°无死角

2)工作范围：最大8m

3)重量：926g

4)电源电压：12V~30V

5)电源电流：传输<100mA，接收<40mA

6)电缆（到机器控制）：专用13PIN屏蔽电缆，8米或15米

7)存储温度：(-25~70)℃，工作温度：(5~55)℃
