  • SUPOR 16P/16PT相控阵检测仪

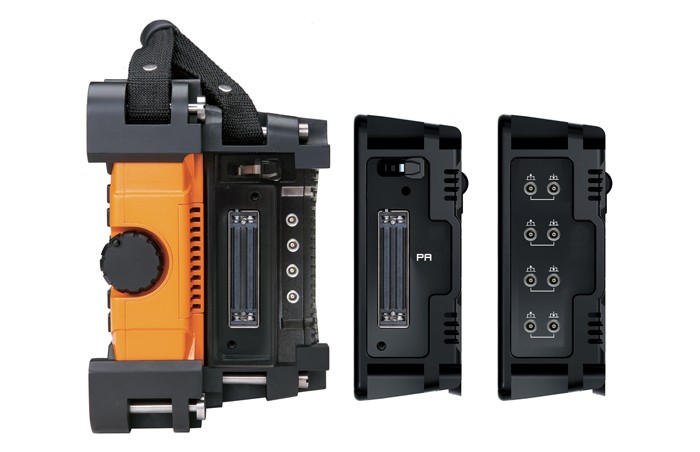

SUPOR 16P/16PT相控阵检测仪

具有16通道相控阵、2通道TOFD功能 分组扫查功能,支持双相控阵探头、相控阵+TOFD同屏扫描等多种模式 TKY管节点焊缝、角焊缝、平板对接焊缝等多种工件实时模拟 双极性方波脉冲,脉冲电压:2V-110V,步进大于等于2V 全屏动态聚焦、任意面聚焦、等深度聚焦、投影面聚焦等多种聚焦模式 线扫/扇扫、B型/C型/D型等多种视图同屏显示

立即咨询立即咨询
联系热线 0757-29303451


SUPOR 16P/16PT

具有16通道相控阵、2通道TOFD功能
分组扫查功能,支持双相控阵探头、相控阵+TOFD同屏扫描等多种模式
TKY管节点焊缝、角焊缝、平板对接焊缝等多种工件实时模拟
双极性方波脉冲,脉冲电压:2V-110V,
步进大于等于2V
全屏动态聚焦、任意面聚焦、等深度聚焦、投影面聚焦等多种聚焦模式
线扫/扇扫、B型/C型/D型等多种视图同屏显示

纯聚乙烯管电熔接头的检测效果







相控阵用于TKY管节点试样的检测效果





在刻有SIUI字样的有机玻璃试块上的扫描效果





基本参数

一般规格

显示屏

8.4TFT 液晶屏,分辨率 800×60060Hz 刷新率





 310mm×220mm×150mm

重量

6kg(含两节电池)

操作方式

按键、旋钮、触摸屏

语言

//

单位

mm/inch

电池类型

两节智能锂电池

电池容量

7.8Ah(单节)

电池工作时间

4小时

适配器外接电

交流100V240V 50Hz/60Hz

适配器输出

直流15V

功率

70VA

数据存储器

2G 内部存储器

输入/输出

USB 接口

2

网络接口

1

视频输出

VGA 接口

编码器接口

1

报警器接口

1

温度适用范围

工作温度

040

存储温度

-2060



SUPOR-16PT技术参数






相控阵

TOFD

系统

A/D 采样频率

100MHz

200MHz

探头接口

1 个,支持 64 阵元探头,具备自动探头识别功能

 LEMO 01 接口 2 个

脉冲发射器

脉冲发生类型

双极性方波脉冲

负方波

重复频率

100Hz~8000Hz

100Hz~2000Hz

脉冲电压

2V-110V,步进>2V

500V,步进>1V

脉冲能量

4 档

——

发射频率

2~10MHz,步进 1MHz

——

脉冲宽度

——

10ns~600ns

阻尼

——

4

脉冲发生器延迟

0μs~20μs,分辨率 5ns

——

接收器

增益

0dB~80dB,步进:1dB

0dB~110dB

频带宽度

0.5MHz~15MHz

0.5MHz~20MHz

检波方式

全检波

正向、负向、全检波、射频波

接收器延迟

0μs~20μs,分辨率 2.5ns


接收器聚焦

200MHz 硬件实时动态聚焦,每扫描线 可达1008 焦点


滤波器

根据发射脉宽自动调节


扫描

扫描类型

线扫/扇扫/C扫/D扫

A/TOFD

触发方式

时基/编码器

编码器

扫查长度

>5m

>2m

扫描线数量

可达512 线


扫描角度范围

-89°~+89°


通道数

16

2

校准

探测范围

0mm~1000mm

0mm~1000mm

材料声速

500m/s~15000m/s

500m/s~15000m/s

显示延迟

0mm~1000mm

0mm~1000 mm

自动校准

声速、延迟、灵敏度、TCG

声速、探头零点、角度校准

闸门

测试点选择

峰值/前沿/J前沿

峰值/前沿

测量

闸门:可测量回波幅度、声程、水平距离、垂直距离、闸门间距离

双测量光标:可测量图像上的水平、垂直位置及光标间距离

双闸门:可测量回波幅度、声程、水平距离、垂直距离、闸门间距离

闸门起点

全范围

全范围

闸门宽度

全范围

全范围

闸门高度

10~90%

10~90%

测量

显示测量值

 8个位置,其中闸门测量值 4 个,图像测量值

 3 个,均可自定义显示

8个位置

可配扫查架

型号

PTS-P05、UHTS-X02

TSB-1-P05、TSB-2-P05、UHTS-X02

编码器精度

0.5mm

0.5mm

移动方式

手动磁吸

手动磁吸
