  • CTS-49数字超声测厚仪

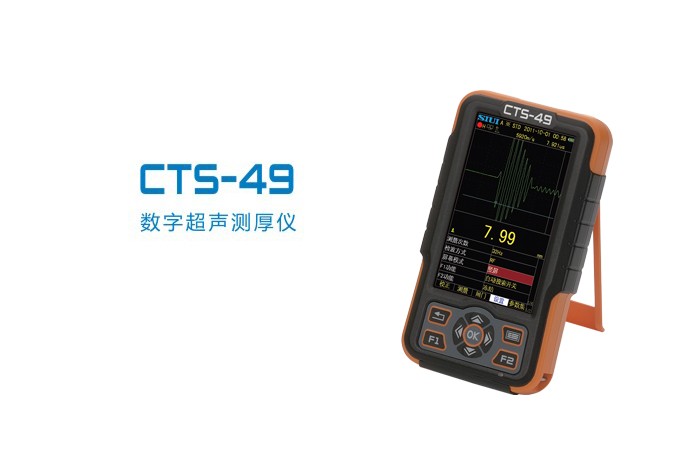

CTS-49数字超声测厚仪

CTS-49超声测厚仪、具有A/B扫显示、能够穿透涂层测量、测量范围宽、精度高等特点

立即咨询立即咨询
联系热线 0757-29303451


  •  测量范围:0.5~600mm

  •  小尺寸、轻重量(含电池仅0.6Kg)

  •  5寸800×480像素高分辨率彩色TFT-LCD液晶显示屏,高亮LED背光灯(阳光下可视)

  •  具有自动搜索功能,能够根据检测底波自动调整显示范围和增益

  •  标准(R-B1,始脉冲到第一次回波),穿透涂层测量(B1-B2或Bm-Bn)

  •  可选择A扫显示

  •  六种语言可选:中/英/法/德/西班牙/葡萄牙

  •  支持多种探头

产品参数:

项目

性能指标和功能

显示屏

5寸800×480像素高分辨率彩色TFT - LCD液晶显示屏,高亮LED背光灯(阳光下可视)

测量模式

标准(R - B1,发射脉冲至一次回波)

穿透涂层测量(B1 - B2,或Bm - Bn)

均采用过零交叉测量方法

测量范围

0.5 ~ 600 mm(视探头、材料、温度及所选配置而定)

示值分辨力

0.01 mm / 0.1 mm(0.001 in / 0.01 in)

可支持测厚探头

5Z10FG – HJL00(标配)

7.5Z6FG – HL00

2Z12FG – HL00

5Z10FG – GHL00

7.5Z6N – HL00(单晶延迟式)

声速范围

400 ~ 15000 m/s

增益

0 – 110 dB 手动可调 / 自动(自动搜索时)

自动搜索

Off / on;该功能激活时,可根据测量到的波形信号,自动调整合适的显示范围和增益,提高了测量效率

A扫检波方式

RF / 双向 / 正向 / 负向

脉冲发生器

负方波发射,脉冲宽度和电压自动与探头进行匹配

测量次数

4 / 8 / 16 / 32

示值精度误差

配用探头时

0.80 mm ~ 9.99 mm ± 0.05 mm

10.00 mm ~ 99.99 mm  ± (1‰H + 0.04) mm

100.0 mm ~ 400.0 mm  ± 3‰H mm

注:H为测量的厚度值

管材壁厚测量

配用标配探头能测量直径不小于20 mm、壁厚不小于2.0 mm的钢管

校正模式

a.测量配机校准试块,进行零点快速校正

b.用户自定义校正(单点 / 双点校正)

测量功能

标准 / 最小值 / 最大值 / 平均值 / 差分

界面模式

标准菜单测量界面 / 简易菜单测量界面

其它功能

声速动态测量、测量值超限符号 / 声音提示、冻结

竖 / 横屏

竖屏 / 横屏 / 自动(重力感应自动切换);适合左右手操作习惯

存储容量

10000组测量数据(包括测量值、声速值和波形数据,根据应用不同有3种文件格式)

100组参数数据(包括测量值、仪器设置等参数)

数据传输

数据可存至microSD卡,再通过读卡器在PC上转存处理;也可通过miniUSB接口,将数据传输到计算机

单位

毫米 / 英寸(mm / inch)

语言

中 / 英 / 法 / 德 / 西班牙 / 葡萄牙

自动关机

关 / 2 / 5 / 10 / 20 / 30分钟可选

工作温度

-10 ~ 45℃

供电方式

a.DC 12V电源适配器

b.7.4V可充电锂电池组,工作时间 ≥ 6小时

电池充电时间

机内充,约6小时

外置快速充电器:约3小时(选购)

外观特征、尺寸、质量

105 mm × 180 mm × 42 mm(宽×高×厚)

约600g(含电池)

主机接口

miniUSB接口、microSD卡座、DC-IN(DC 12V输入)

LEMO00兼容接口(T、R)
