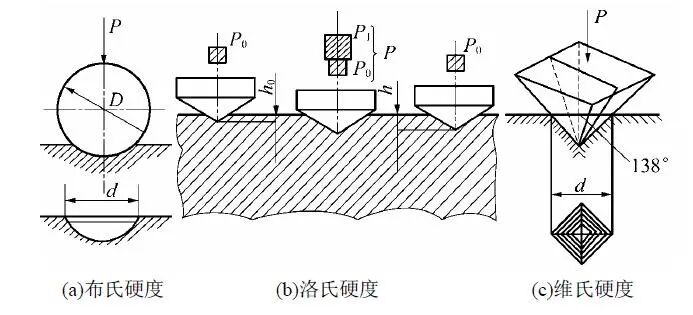

维氏硬度计的工作原理以49.03~980.7N的负荷,将相对面夹角为136°的方锥形金刚石压入器压材料表面,保持规定时间后,用测量压痕对角线长度,再按公式来计算硬度的大小。它适用于较大工件和较深表面层的硬度测定。维氏硬度尚有小负荷维氏硬度,试验负荷<1.949.03N,它适用于较薄工件、工具表面或镀层的硬度测定;显微维氏硬度,试验负荷<1.961N,适用于金属箔、极薄表面层的硬度测定。试验力除以压痕表面积的商就是维氏硬度值。
维氏硬度计值按下式计算:
HV = 常数×试验力/压痕表面积 ≈0.1891 F/d2
式中:
HV ———— 维氏硬度符号;
F ―――― 试验力,N;
d ———— 压痕两对角线d1、d2的算术平均值,mm 实用中是根据对角线长度d通过查表得到维氏硬度值。
国家标准规定维氏硬度压痕对角线长度范围为0.020~1.400mm。
