三坐标基础概念认知

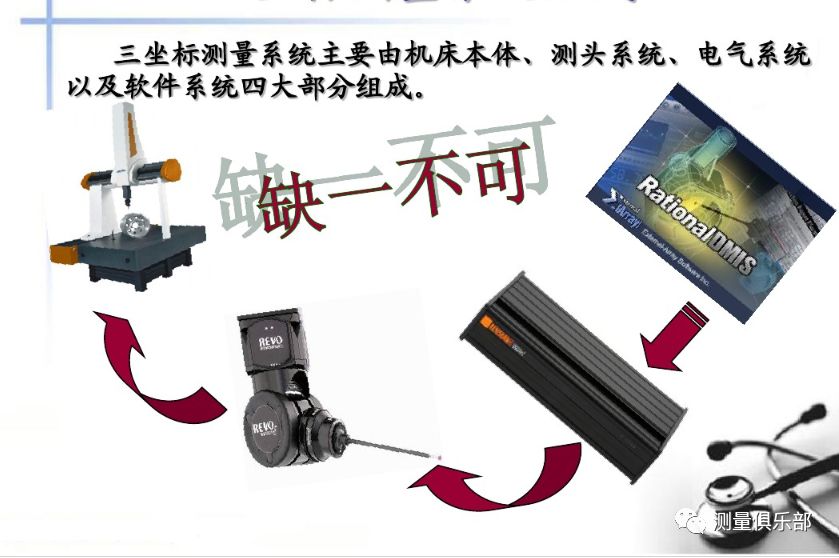

三坐标测量系统组成



 三坐标测量系统主要由机床本体、测头系统、电气系统以及软件系统四大部分组成。

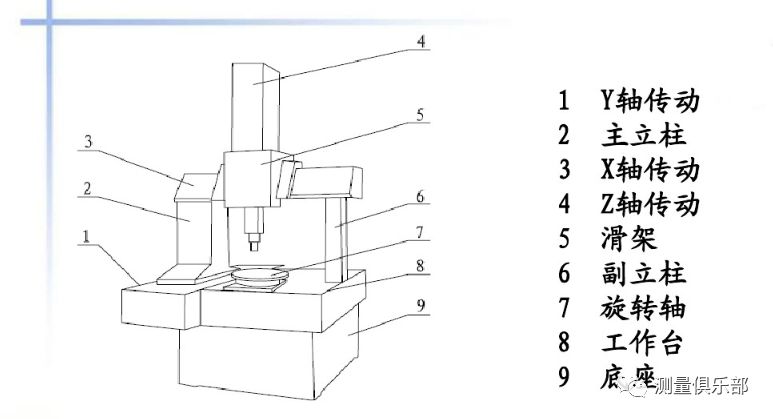

机械结构认知

图片     XYZ三轴导轨及工作台面都是由花岗岩组成,因为花岗岩受温度影像下,变形系数很小。

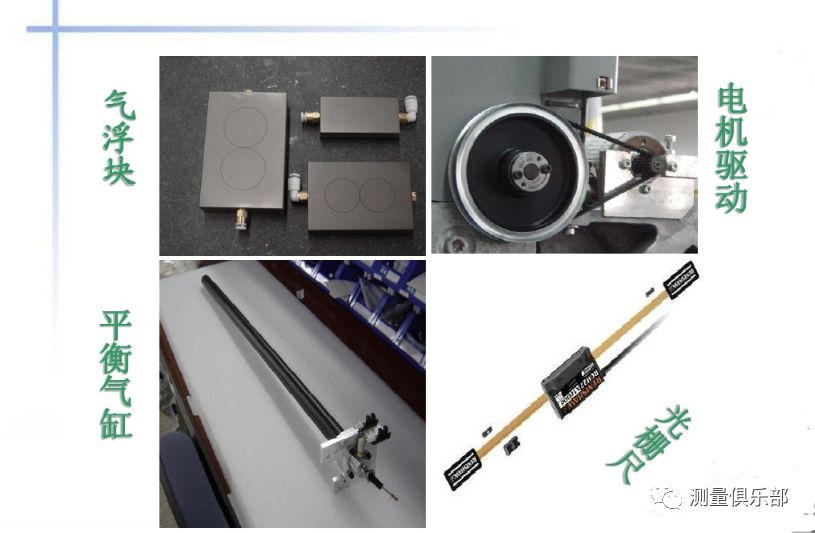

其他硬件了解

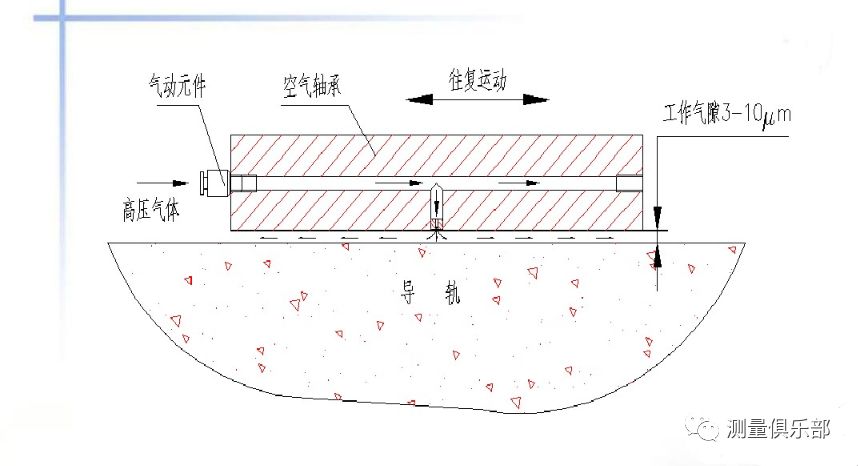

图片拓展知识·气浮块工作示意图

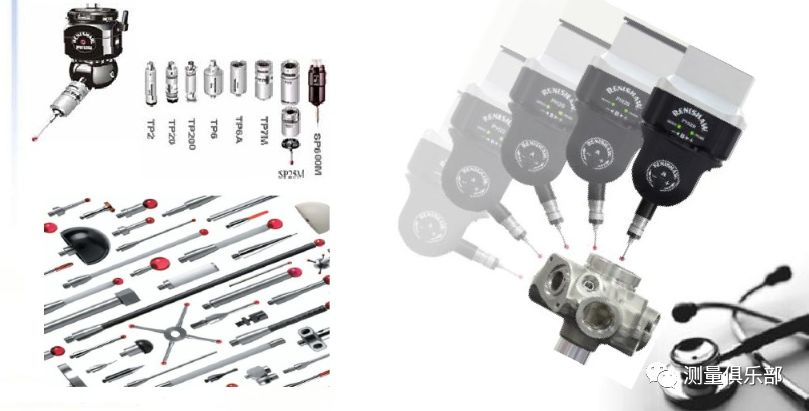

测头系统组成

       一般来说,测头系统基本是由测座、测头、测针三部分组成。当然,有些多功能测头和部分高端的测头还配置其他相关测量配件及相关连接件。

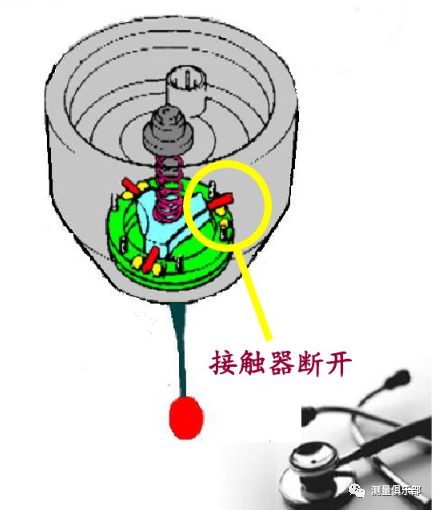

测头工作原理

       机械式测头一般都包含有3个电子接触器,当测杆接触物体使测杆偏斜时,至少有一个接触器断开,此时机器的X、Y、Z光栅被读出。这组数值表示此时的测杆球心位置。

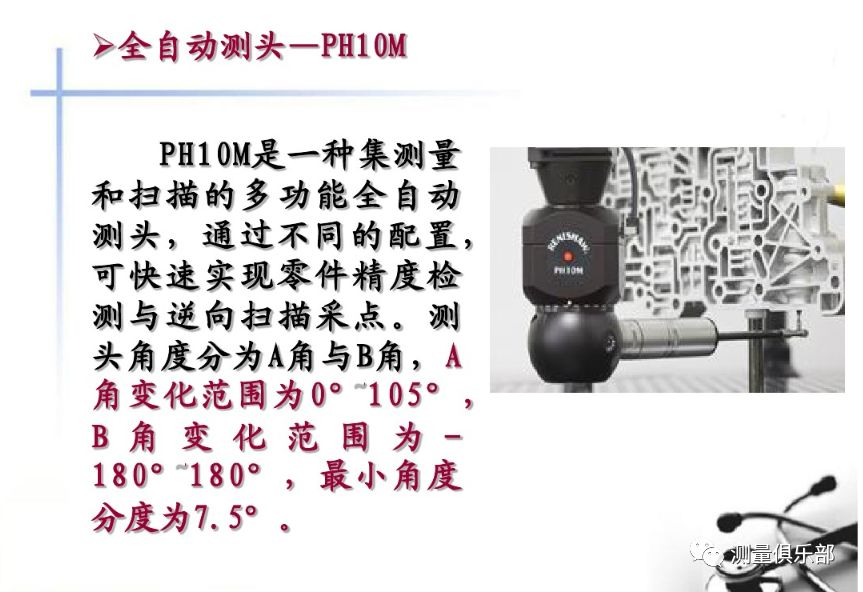

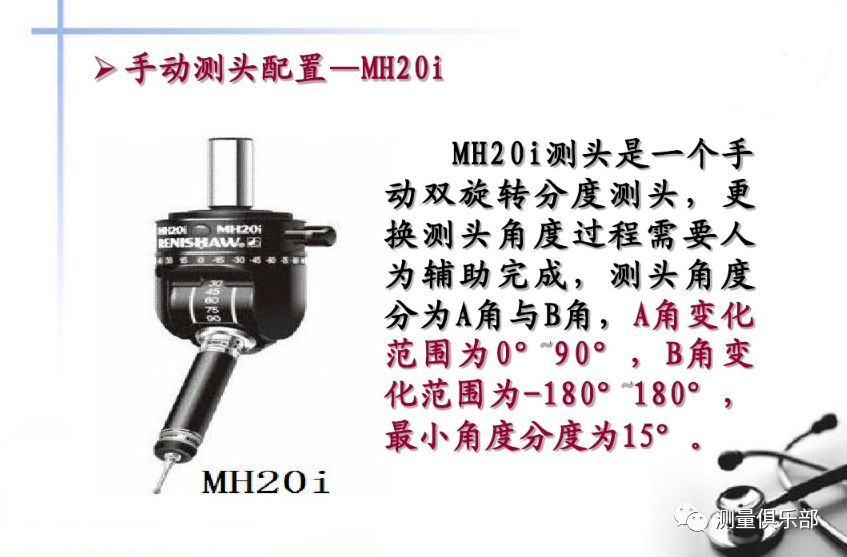

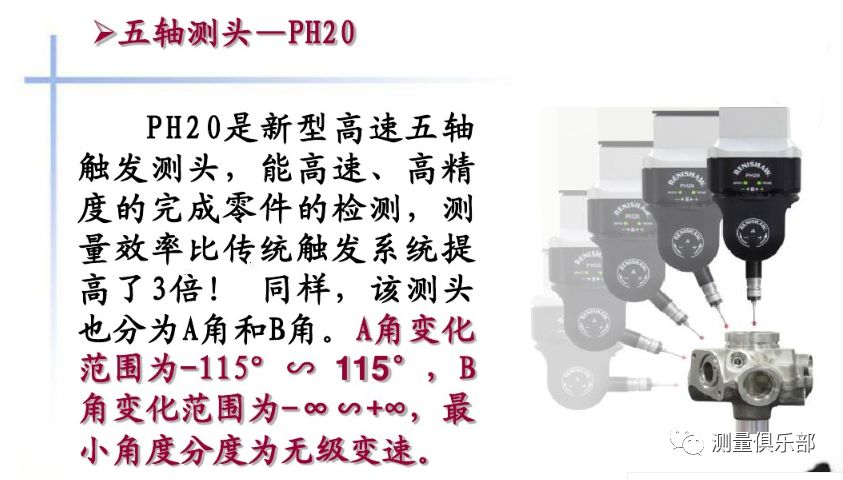

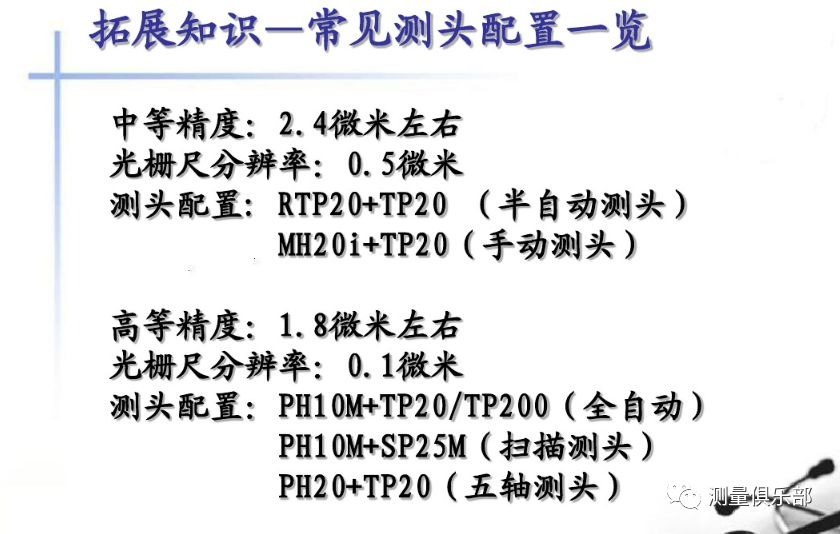

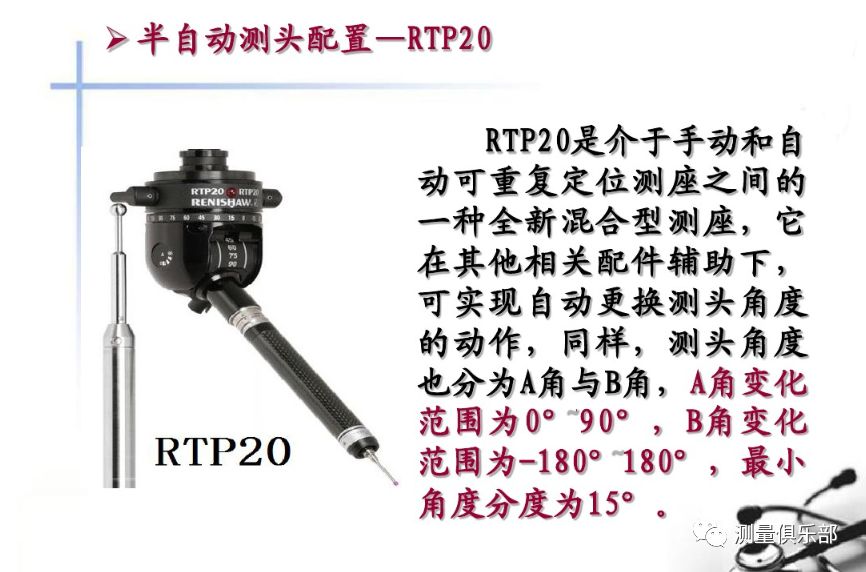

常见测头及特性一览
